一、產品簡介

聲學多普勒流速儀是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性好、受環境因素影響小，無轉動件、維護頻次低、工作可靠性高，是便攜流速流量測量的首選產品。

應用：海綿城市、河長制管理、內河監測、自然河流、明渠、管道、養殖等場景。

原理：發射和接收的超聲波頻率差與流速建立關系，超聲波發射與接收的時間差與液位建立關系，靜壓式液位用于需要測量液位量程較大的工況，環境溫度測量用于修正超聲波實際傳播速度。

二、產品特點

（1）可測量管道、渠道、天然河流流量、流速、水位

（2）單只流速傳感器，安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量并可隱蔽安裝，可以做到長期穩定可靠工作

（3）既可順流速、也可水位、水深方便統計

（4）可提供瞬時流量值和累計流量值

（5）大屏幕彩屏，文本配合圖形，方便操作及流態分析

（6）可通本機存儲一萬條數據并通過專用客戶端APP導出表格文件

（7）客戶端APP實時顯示流速曲線、圖形軟件，便于水流流態分析研究

（8）傳感器功耗:測流速時:電流<60mA，功耗<1W

（9）低功耗測速，內置充電電池、是目前最輕便的多普勒流速儀之一

（10）內置壓力式水位傳感器、溫度傳感器，姿態傳感器

（11）適合市政污下水管渠道、不滿管管道流量測量

（12）通訊接口:MODBUS-RTU

（13）探頭殼體耐密封壓力:大于4.5個大氣壓，可水下20米工作

（14）傳感器可在惡劣的現場和污水水質下長期工作

三、技術參數

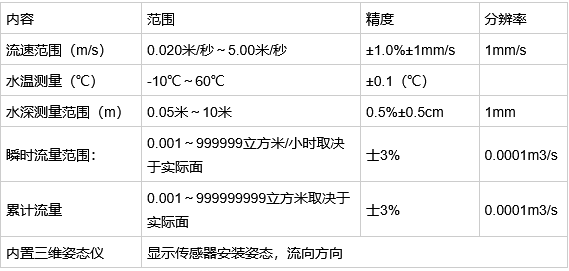

測量指標：

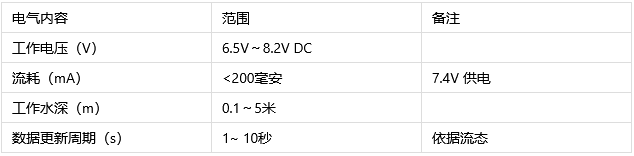

性能指標：

四、使用要求

1. 導氣電纜線由于里面含有導氣管，所以不能彎折過度，防止其折斷；切忌把導氣電纜當流速儀的繩纜，用導氣電纜拖拽多普勒流速儀；

2. 探頭前面的圓形超聲波換能器不能受到?jīng)_擊及劃傷；

3. 儀器探頭應避免在太陽下長時間暴曬，以免溫度太高而引起故障；

4. 在泥沙濃度較大的地方使用聲學多普勒流量計要定期清理超聲波換能器和壓力傳感器上的淤泥,防止淤泥把壓力傳感器堵塞。

五、儀器裝箱清單

整套便攜式流量計手提箱內裝有：

1.多普勒流速儀傳感器   一臺

2.手持儀表                     一臺

3.充電器                        一只

4.RS232轉接線             一條

5.使用說明書                一份

6.CG20測桿                 一套

7.角度儀                       一只

8.卷尺                          一只
