一、產品介紹
二次供水監測箱是基于物聯網技術的綜合傳感器采集、顯示、歷史曲線，供水水質監測微系統，由穩流排氣單元、分析監測傳感器單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、網絡通訊、數據云端實時觀測分析等功能。
二、應用領域
該設備用于供水末梢＜0.3Mpa管壓環境。可廣泛應用城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利、水務管理、衛生監督等領域必不可少的在線分析設備。
三、功能與特點
1、GPRS聯網4G。
2、支持擴展RJ45聯網。
3、支持擴展傳感器遠傳。
4、4.3寸觸摸顯示屏。
5、擴展支持8G數據存儲、TF卡數據導出。
6、支持一路RS485 modbus-RTU協議從站。
7、支持多路RS485 modbus-RTU傳感器擴展。
8、配套物聯網數據展示、存儲、分析平臺。
9、平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發。
四、系統組成
供水水質監測微系統由供電單元、傳感器數據監測單元、顯示單元、流通池單元和遠程通訊單元及集成箱主體單元組成。
1、供電單元
電源適配器AC220轉DC12V/2A。
2、分析測試單元
分析測試單元，主要由水溫、濁度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下
| 序號 | 傳感器類型 | 測量范圍 | 測量原理 | 測量精度 |
| 1 | 溫度 | 0~85℃ | 高精度數字傳感器 | ±0.1℃ |
| 2 | 濁度 | 0~1000NTU | 散射光法 | ± 1% |
3、集成箱主體單元

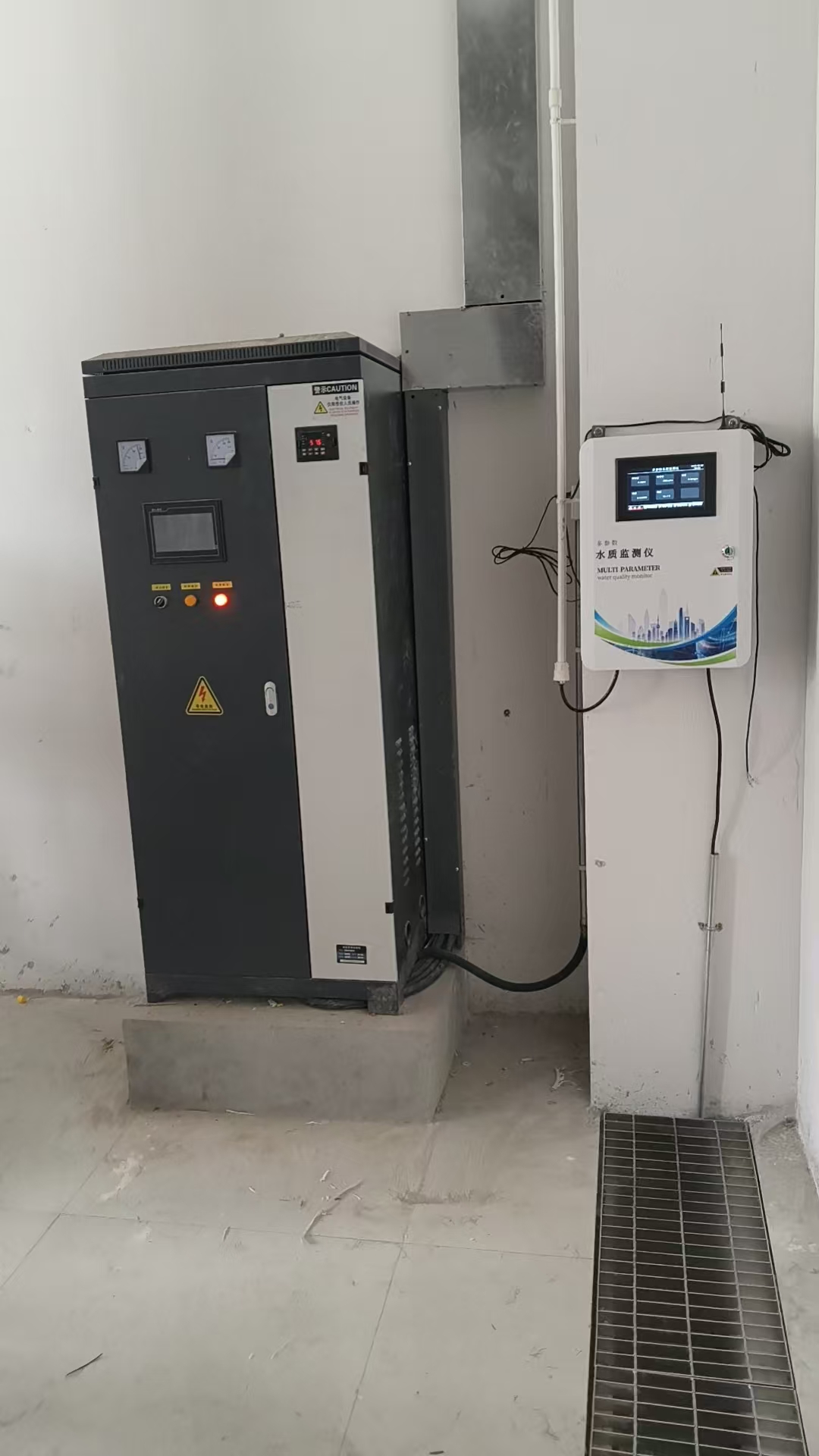

| 安裝方式 | 機柜掛墻式安裝，有配套懸掛支架。 （詳情安裝視頻） |
| 外形尺寸 | 520X240X210mm（不含外置通訊天線）含天線總高800mm |
| 外殼材質 | 304不銹鋼。 |
| 防護等級 | IP54 |
| 供電 | AC220V 內部電源適配器AC220轉DC12V/3A |
| 進水口 | 外徑φ6.5的2分凈水器PE管，流速500mL/min，壓力0.1-0.2MPa |
| 出水口 | 外徑φ6.5的2分凈水器PE管，流速400mL/min |
| 排污口 | 外徑φ6.5的2分凈水器PE管，流速100mL/min（也可手動定期排污） |
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,
以上水質傳感器工作環境0-50℃，＜0.3Mpa。
監測參數可根據需求配置相對應的傳感器，以上只列舉部分傳感器參數作為參考。詳情請閱讀傳感器說明書。
